Válcové nádrže samonosné
Maloobchodní ceník
Ceny jsou uvedeny v Kč a bez 21% DPH
| Typ | Objem / m3 | Rozměr v mm průměr / délka | Cena |
|---|---|---|---|
| H Tank 2 | 2,3 | 1000 / 3000 | 15.000,- |
| H Tank 3 | 3,3 | 1200 / 3000 | 18.000,- |
| H Tank 4 | 4 | 1300 / 3000 | 23.000,- |
| H Tank 5 | 5 | 1400 / 3200 | 26.000,- |
| H Tank 6 | 6 | 1600 / 3000 | 29.000,- |
| H Tank 8 | 8 | 1600 / 4000 | 38.000,- |
| H Tank 10 | 10 | 1800 / 4000 | 41.000,- |
| H Tank 12 | 12 | 2000 / 4000 | 45.000,- |
| H Tank 15 | 15 | 2200 / 4000 | 50.000,- |
Použití
Vhodné použití u obytných objektů, které nejsou vybaveny kanalizací.Slouží k shromažďování fekálií. Může také sloužit jako zásobník dešťové vody a po konzultaci s výrobcem i jako zásobník chemikálií.
Popis

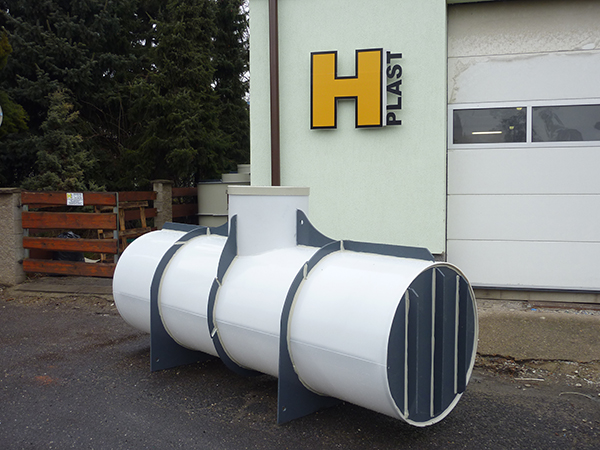

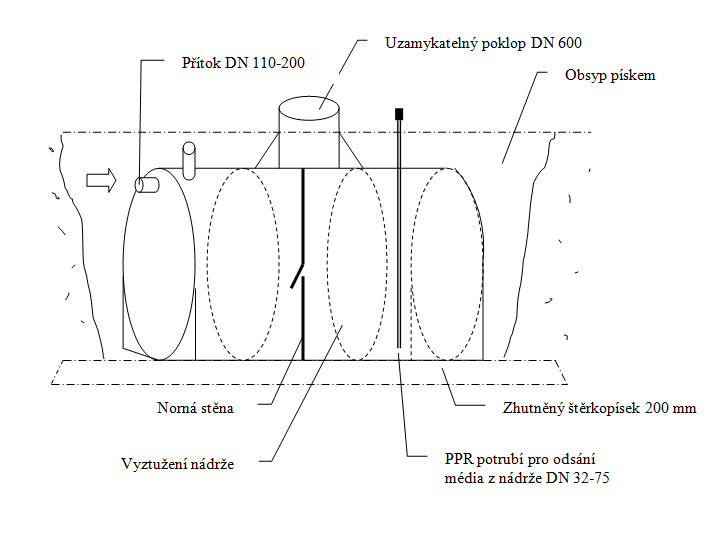

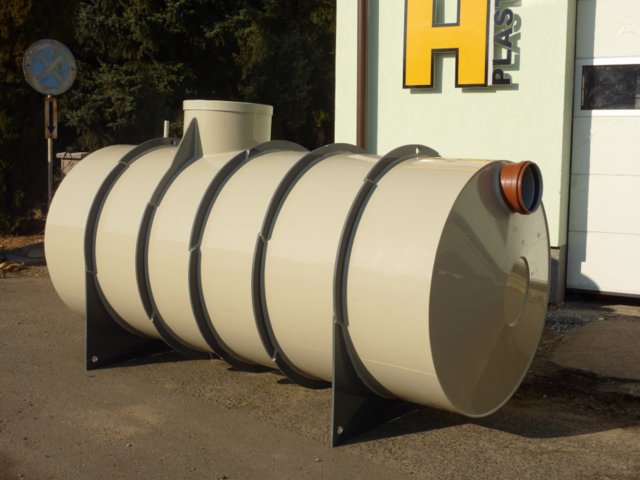

Jímka je vodotěsná a uzavřená plastová nádrž svařená z extrudovaného polypropylenu. Napojení jímky na kanalizaci je potrubím DN 110 – 300. Jímka je opatřena vstupní šachtou obvykle průměr 600/ výška 300 mm, vyztužovacími žebry, nornou stěnou. Provoz a obsluha se omezuje na kontrolu množství usazeného kalu a jeho pravidelné vyvážení. Jímka je pochůzná , samonosná za podmínek vyloučení výskytu spodní vody, je osazena v zeleném pásmu – mimo komunikační trasy, 1 m od základů staveb a vyloučení jakéhokoliv jiného zatížení kromě zásypové zeminy. V případě výskytu spodní vody konzultujte s projektantem dané stavby ( jímka se obetonuje, ukotví – ochrana proti deformaci nádrže).
Výrobce zajišťuje vodotěsnost jímky podle ČSN 750905.
Velikost jímky
Podle našeho katalogu
Osazení
- 1.Vykopání jámy (rozměr podle velikosti jímky). Výztuhy tvoří jímku vždy o 7 cm širší na každou stranu, než je uvedený rozměr v katalogu !!!
- 2.Na dně jámy zhutníme štěrk o výšce cca 15 -20 cm
- 3.Nádrž osadíme na zhutněnou desku.
- 4.Napojíme přítokové potrubí.
- 5.Začneme jímku napouštět vodou za stálého obsypávání pískem. Hladina vody musí být vždy výše než zásyp, ne naopak!!! - ochrana proti deformaci tlakem zásypu.
- 6.Zasypeme stropní část - max. 20 cm pískem a zeminou.
- 7.Obetonování provádíme vyžadují-li to podmínky - výskyt spodní vody.
- 8.V případě nutnosti zasypání stropní části více než 20 cm a v pojezdovém umístění se stropní část musí zabezpečit buď panely – váha však nesmí tlačit na jímku, PZD deskami, nebo obetonováním s obsahem karysítě, kdy stropní část musíme nejprve vyztužit vně nádrže po celé délce – výztuhy odstraníme po řádném zatuhnutí betonu.
Víko a stropní část je pochůzný a navržen pouze na zatížení od násypu 0.2 m zeminy a zatížení klimatických , včetně nahodilého 2,5kN-2.
Výhody
- Kompaktní provedení
- Jednoduchá a rychlá instalace
- Vodotěsnost
- Vysoká životnost
- Samonosné provedení – není nutno obetonovat
Záruka
24 měsíců
