Čerpací šachty
Maloobchodní ceník
Ceny jsou uvedeny v Kč a bez 21% DPH
Čerpací šachta - gravitační
| TYP | ROZMĚR v mm | Celkový objem | Užitný objem | Celková hmotnost | Cena nádrže | Cena vystrojení | CENA CELKEM |
|---|---|---|---|---|---|---|---|
| ČŠG 1 | 1000/1500 + 200 | 1,1 m3 | 0,8 m3 | 75 kg | 8.000,- | 14.000,- | 22.000,- |
| ČŠG 2 | 1000/1700 + 200 | 1,3 m3 | 1 m3 | 80 kg | 9.500,- | 14.000,- | 23.500,- |
| ČŠG 3 | 1000/2000 + 200 | 1,5 m3 | 1 m3 | 87 kg | 10.500,- | 14.000,- | 24.500,- |
| ČŠG 4 | 1000/2500 + 200 | 1,9 m3 | 1,4 m3 | 100 kg | 12.000,- | 14.000,- | 26.000,- |
| ČŠG 5 | 1200/1500 + 200 | 1,7 m3 | 1,1 m3 | 102 kg | 11.000,- | 14.000,- | 25.000,- |
| ČŠG 6 | 1200/2000 + 200 | 2,2 m3 | 1,3 m3 | 115 kg | 15.000,- | 14.000,- | 29.000,- |
Čerpací šachta - tlaková
| TYP | ROZMĚR v mm | Celkový objem | Užitný objem | Celková hmotnost | Cena nádrže | Cena vystrojení | CENA CELKEM |
|---|---|---|---|---|---|---|---|
| ČŠT 1 | 1000/1500 + 200 | 1,1 m3 | 0,8 m3 | 88 kg | 8.000,- | 33.200,- | 41.200,- |
| ČŠT 2 | 1000/1700 + 200 | 1,3 m3 | 1 m3 | 93 kg | 9.500,- | 33.200,- | 42.700,- |
| ČŠT 3 | 1000/2000 + 200 | 1,5 m3 | 1 m3 | 105 kg | 10.500,- | 33.200,- | 43.700,- |
| ČŠT 4 | 1000/2500 + 200 | 1,9 m3 | 1,4 m3 | 116 kg | 12.000,- | 33.200,- | 45.200,- |
| ČŠT 5 | 1000/3000 + 200 | 2,3 m3 | 1,7 m3 | 125 kg | 16.000,- | 33.200,- | 49.200,- |
| ČŠT 6 | 1200/1500 + 200 | 1,7 m3 | 1,1 m3 | 113 kg | 11.000,- | 33.200,- | 44.200,- |
| ČŠT 7 | 1200/1700 + 200 | 1,9 m3 | 1,2 m3 | 120 kg | 13.000,- | 33.200,- | 46.200,- |
| ČŠT 8 | 1200/2000 + 200 | 2,2 m3 | 1,3 m3 | 130 kg | 15.000,- | 33.200,- | 48.200,- |
| ČŠT 9 | 1200/3000 + 200 | 3,3 m3 | 2 m3 | 160 kg | 21.000,- | 33.200,- | 54.200,- |
Na přání zhotovíme čerpací šachtu dle Vašich požadovaných rozměrů.
Čerpací šachta - gravitační
Použití
Slouží pro přečerpávání odpadních a dešťových vod z domácností a jiných obytných objektů, z části, nebo celku obcí do gravitační kanalizace.
Popis
Voda natéká do prostoru šachty odkud je čerpána v závislosti na výšce hladiny. Čerpadlo je spínáno pomocí plováku. Čerpací šachta je vyrobena z polypropylenu, je kruhového tvaru a opatřena výztuhami – ochrana proti deformaci tlaku zásypu. Je vodotěsná a navržena jako samonosná za podmínek: osazení v zeleném pásmu- mimo komunikační trasy, vyloučení výskytu spodní vody, vyloučení jakéhokoliv jiného zatížení kromě zásypové zeminy .Poklop a strop je pouze pochůzný. Vstupní komínek do šachty má průměr 600 mm a standardní výšku 200 mm.
V ceně je zahrnuto
- Čerpadlo HCP PUMP 21 APF na 220 V, 0,75 kW, H max 13 m, Q max 12 m3/h, průchodnost částic do 25 mm,1x plovák,
- uzamykatelný poklop, kulový ventil DN 63, přítokové potrubí DN 110 - 200, výtlak DN 63.
- zpětná klapka
Osazení, instalace
Šachtu osazujeme na podkladní betonovou desku (o síle min. 10 cm) ve vodorovné poloze. Provedeme napojení potrubí a elektroinstalaci. Šachtu postupně obsypáváme zeminou za stálého napouštění vodou. Celoobetonování provádíme v pojezdovém osazení. Elektrický rozvaděč doporučujeme umístit do garáže, sklepa, nebo přímo u šachty na sloupek tak, aby nebyl vystaven kontaktu s vodou.
Obsluha a údržba
Provoz ČŠ je automatický a bez nutnosti obsluhy. Kontrolujeme především elektroinstalaci, nastavení a funkci plováků a případné odstranění výskytu plovoucích nečistot.
Upozornění
Při nutnosti vstupu do šachty je nutné zajistit odčerpání ze šachty, přítomnost a jištění druhou osobou a použití vhodného pracovního oděvu.
Výhody
- Vysoká životnost
- Vodotěsnost
- Jednoduchá instalace
- Nenáročný provoz a údržba
Čerpací šachta - tlaková kanalizace
Použití
Slouží pro přečerpávání odpadních a dešťových vod z domácností a jiných obytných objektů, z části nebo celku obcí do tlakové kanalizace.
Popis a výbava

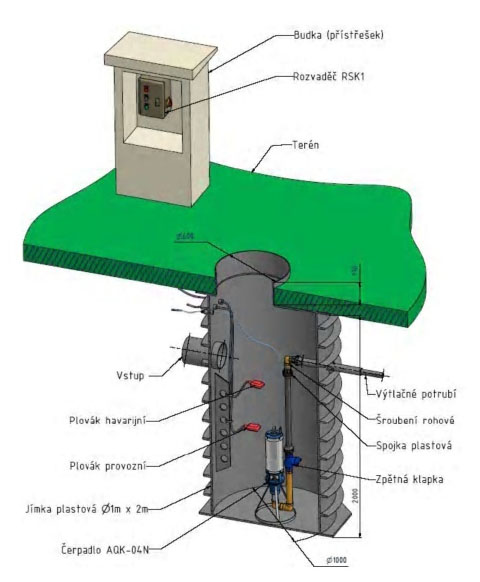

Voda natéká do prostoru šachty odkud je čerpána v závislosti na výšce hladiny. Čerpadlo je spínáno pomocí plováků. Čerpací šachta je vyrobena z polypropylenu, je kruhového tvaru a opatřena výztuhami – ochrana proti deformaci tlaku zásypu.Je vodotěsná a navržena jako samonosná za podmínek: osazení v zeleném pásmu- mimo komunikační trasy, vyloučení výskytu spodní vody, vyloučení jakéhokoliv jiného zatížení kromě zásypové zeminy . Poklop a strop je pouze pochůzný. Vstupní hrdlo má průměr 600 mm a standardní výšku 200 mm.
Další součástí výbavy čerpací šachty je kalové čerpadlo s řezáky od firmy Aquaspol AQK 04/400, 2 plováky, PPR plastové potrubí a kolena, zpětná klapka, kulový ventil, elektrický rozvaděč RSK 1, přítokové potrubí DN 110 – 160.
Osazení, instalace
Šachtu osazujeme na podkladní betonovou desku (o síle min. 10 cm) ve vodorovné poloze . Provedeme napojení potrubí a elektroinstalace. Šachtu postupně obsypáváme zeminou za stálého napouštění vodou. Celoobetonování provádíme v případě pojezdovém . Elektrický rozvaděč doporučujeme umístit do garáže, sklepa, nebo přímo u šachty na sloupek tak, aby nebyl vystaven kontaktu s vodou. Elektroinstalaci provede pouze osoba k tomu oprávněná. V případě výskytu spodní vody konzultujte s projektantem dané stavby ( šachta se obetonuje, ukotví , dno vně šachty vylijeme betonem s obsahem armatury).
Obsluha a údržba
Provoz ČŠ je automatický a bez nutnosti obsluhy. Kontrolujeme především elektroinstalaci, nastavení a funkci plováků a případné odstranění výskytu plovoucích nečistot.
Upozornění
Při nutnosti vstupu do šachty je nutné zajistit odčerpání ze šachty, přítomnost a jištění druhou osobou a použití vhodného pracovního oděvu.
Zvláštní opatrnost při manipulaci s výrobkem při teplotě pod +5°C.
Výhody
- Vysoká životnost
- Vodotěsnost
- Jednoduchá instalace
- Nenáročný provoz a údržba
Technické údaje čerpadla AQK 04/400
| Výkon | 1,5 kW |
|---|---|
| Napětí | 3x230/400V |
| Otáčky | 2820 ot/ min |
| Q max | 45 l/ min |
| P max | 0,58 MPa |
| ponormax | 10 m |
