ODLUČOVAČE ROPNÝCH LÁTEK, ORL
Použití
Zařízení se používá k čištění vod obsahující ropné látky (nafta, olej, atd…)Je určeno především pro autoopravny, autobazary, pro čištění deštivých vod z parkovišť.
Popis

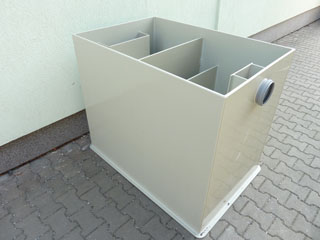

Odlučovač ORL je vodotěsná plastová nádrž, svařená z PPC desek o síle 15 mm. Odlučovač se skládá z gravitačně sedimentační komory, odlehčovací člen a sorpční filtr (FIBROIL). Přítok znečištěné vody do lapolu je potrubím DN110- 300. Jmenovitou velikost, objem lapolu a podmínky použití odlučovače ropných látek stanoví ČSN EN 858-2.
Technické parametry
| Typ | Jmenovitá velikost | Průtok l/s | Odvodněná plocha v m2 | Rozměr v mm | Hmotnost kg | Přítok / odtok DN | Cena Kč (bez DPH) |
|---|---|---|---|---|---|---|---|
| ORL 1 | NS 4 | 2-4 | 50-400 | 1200x800/1000 | 65 | 125 | 19.500,- |
| ORL 2 | NS 10 | 2-10 | 250-1000 | 1800x800/1300 | 110 | 150 | 26.500,- |
| ORL 3 | NS 15 | 5-15 | 300-1500 | 2000x1000/1300 | 180 | 200 | 31.500,- |
| ORL 4 | NS 20 | 5-20 | 500-2000 | 2500x1000/1300 | 220 | 250 | 41.000,- |
| ORL 5 | NS 30 | 5-30 | 1000-3000 | 2500x1500/1500 | 265 | 300 | 47.000,- |
Funkce
Znečištěná voda přitéká do odlučovače potrubím do usazovacího a odlučovacího prostoru, kde se usazují hrubé nečistoty (písek, štěrk) dále voda přetéká přes kalovou přepážku kde stoupá a filtruje se přes sorpční filtr FIBROIL (vláknitý PP a PE materiál obsahující až 30% mikromletého vápence). Po průtoku přes sorpci odtéká vyčištěná voda pod nornou stěnou do kanalizace. Při vyšším zatížení může přebytečná voda odtékat mimo sorpci trasou odlehčení.
Osazení
Odlučovač se osazuje na připravený betonový podklad ve vodorovné poloze. Po připojení na kanalizaci se provede obsypání pískem za současného napouštění vodou. Obetonování se provádí v místě osazení s výskytem spodní vody, v pojezdovém osazení, v těsné blízkosti komunikace. Možnost dodání celoplastového stropu, který je těsně přivařen k odlučovači 1 až 2 přístupovými otvory ( dle velikosti odlučovače) DN 800/ h 200 mm.
Provoz a obsluha
Spočívá v kontrole výšky usazeného kalu a kontrole propustnosti sorpční jednotky. Usazený kal odčerpáváme fekální technikou , sorpční filtr lze vyjmout po odklopení krycího roštu. Doporučujeme kontrolu odlučovače 1x za měsíc a výměnu sorpčního filtru FIBROIL min.2 x za rok.
Záruka
24 měsíců
